Concasseur à mâchoires ROC

Points forts Concasseur à mâchoires ROC

Fiable et robuste

Mâchoires et blindages latéraux en acier manganèse. Structure en acier corroyé soudé.

Efficace et économique

Ouverture d’alimentation large et une grande course de concassage pour blocs de grosses tailles en quantité.

Réglage rapide et simple

Équipé d’un vérin hydraulique avec un système de cales de réglage.

Capacité de 26 à 850 t/h

Côté fermé de l’ouverture de décharge de 50 à 300 mm.

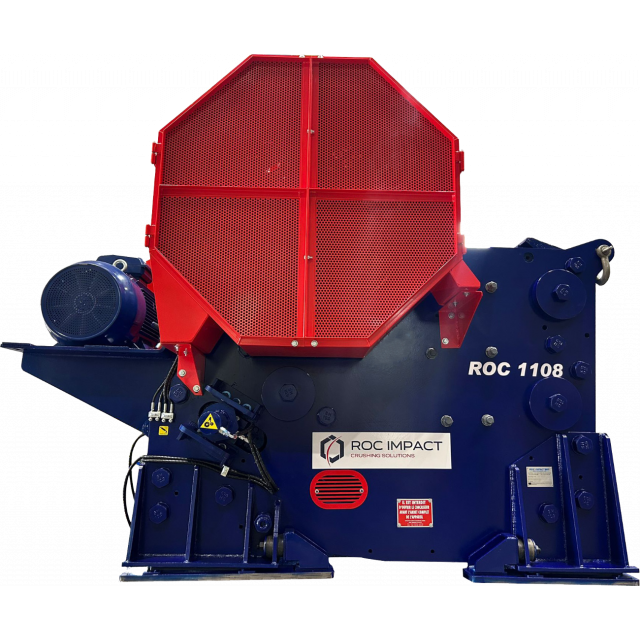

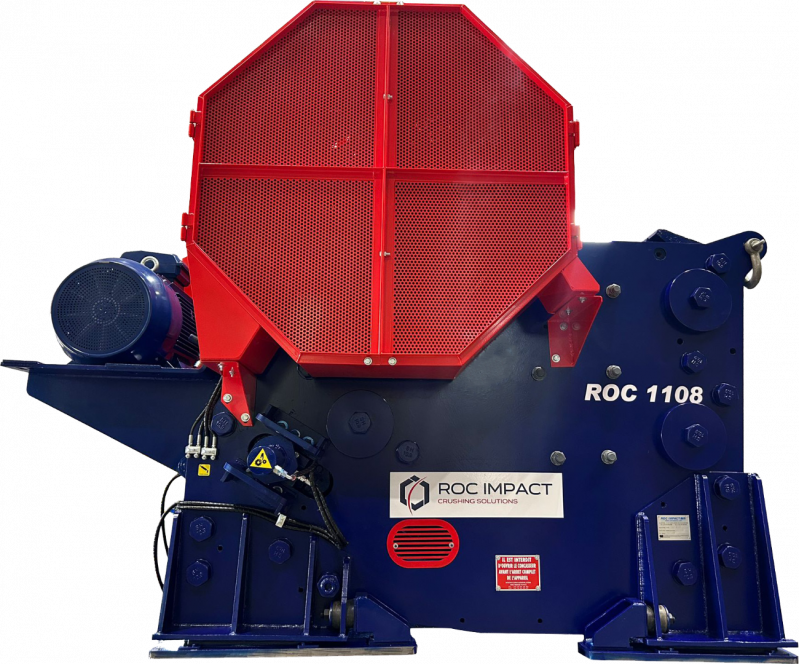

Fiabilité Concasseur à mâchoires ROC

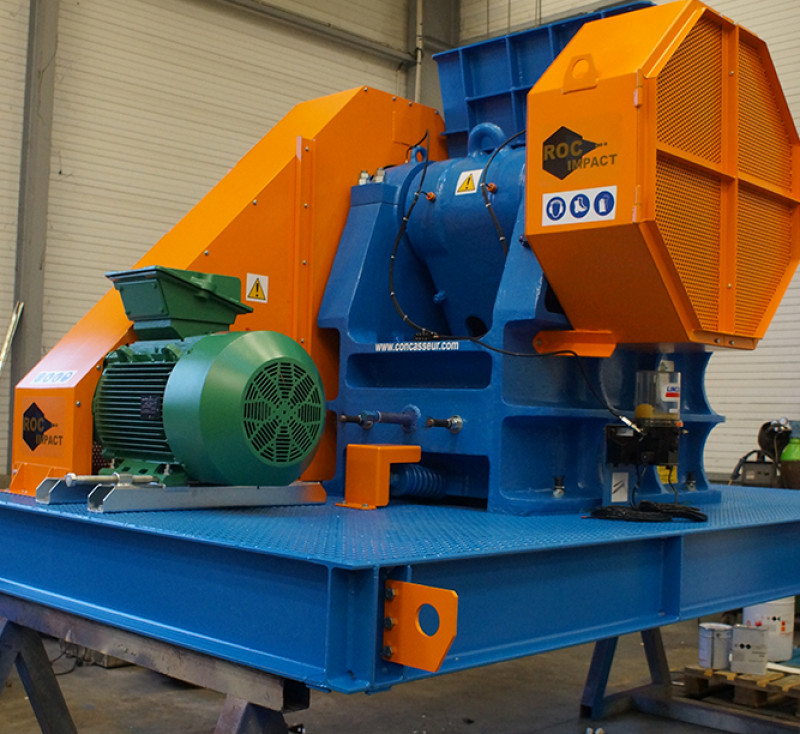

Les concasseurs à mâchoires Roc Impact, utilisés à travers le monde dans de nombreuses mines et carrières, sont réputés pour être fiables et robustes.

Le type ROC dispose de larges ouvertures d’alimentation et de longues mâchoires ainsi que d’une grande course de concassage. Il est principalement destiné au concassage primaire de galets, minerais durs, granite et au recyclage de matériaux.

Grâce à leur design simple et leur construction robuste, les concasseurs à mâchoires de type ROC sont efficaces et économiques pour le concassage de roches massives, de grosses tailles, en quantité.

Nous vous proposons une large gamme de concasseurs à mâchoires de tailles différentes adaptés à vos besoins.

Construction Concasseur à mâchoires ROC

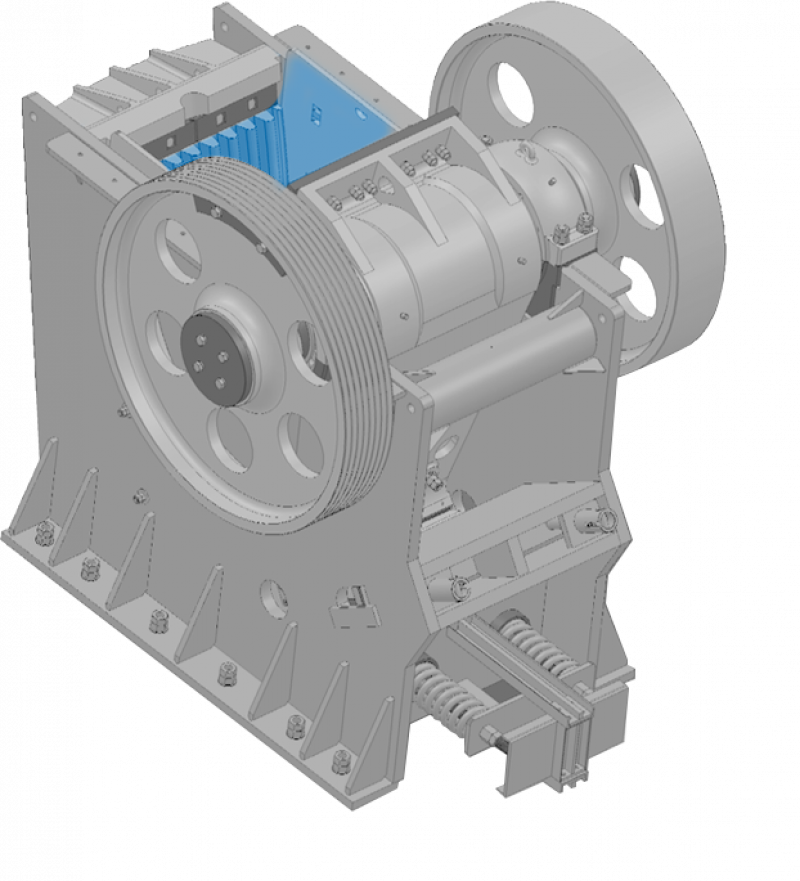

Machoires & blindages latéraux

Les mâchoires et les blindages latéraux sont fait dans un moulage avec un acier manganèse assurant une longue durée de vie.

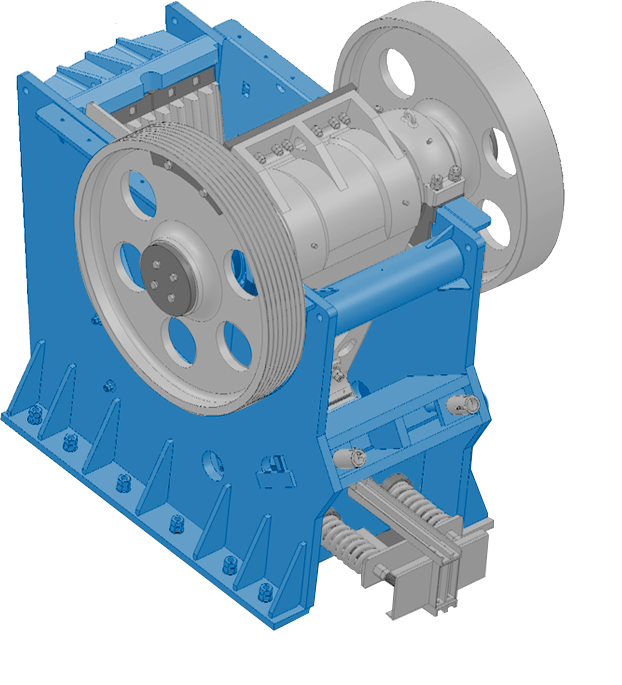

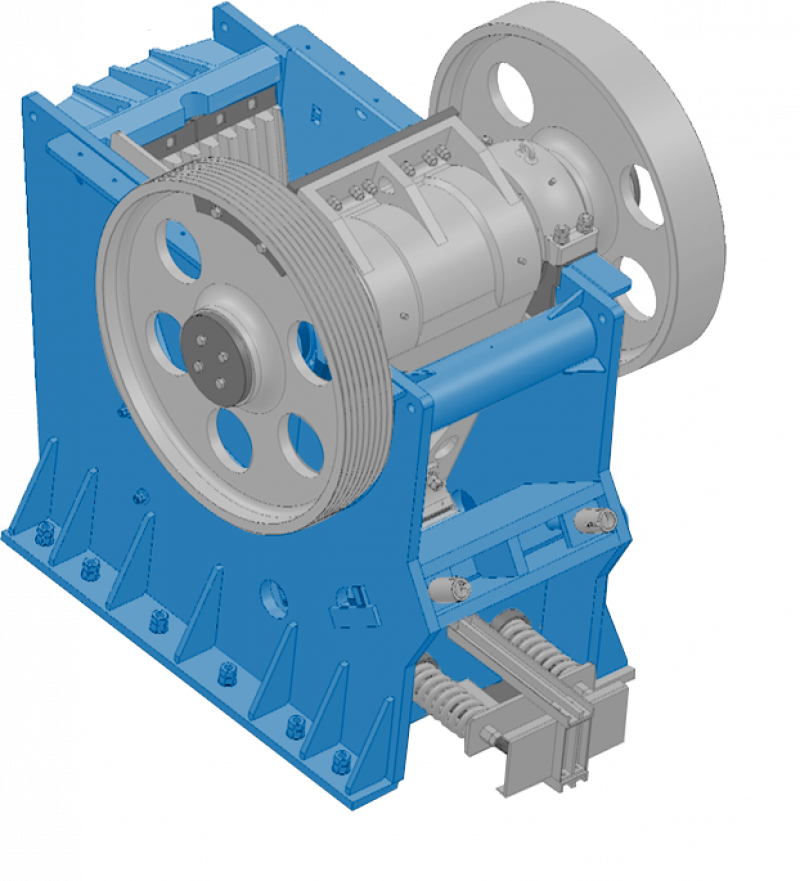

Bati

Sa composition en acier renforcé et le traitement thermique après soudage fournissent une construction forte et rigide.

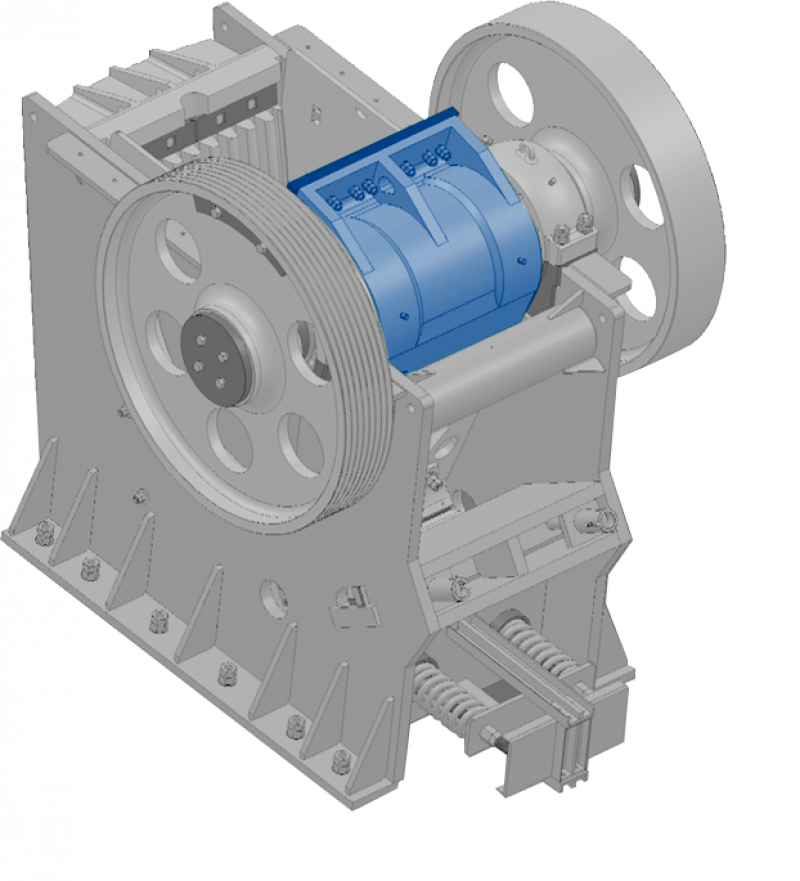

Bielle

La bielle en acier moulé de fonte offre une bonne solution au phénomène de vibrations.

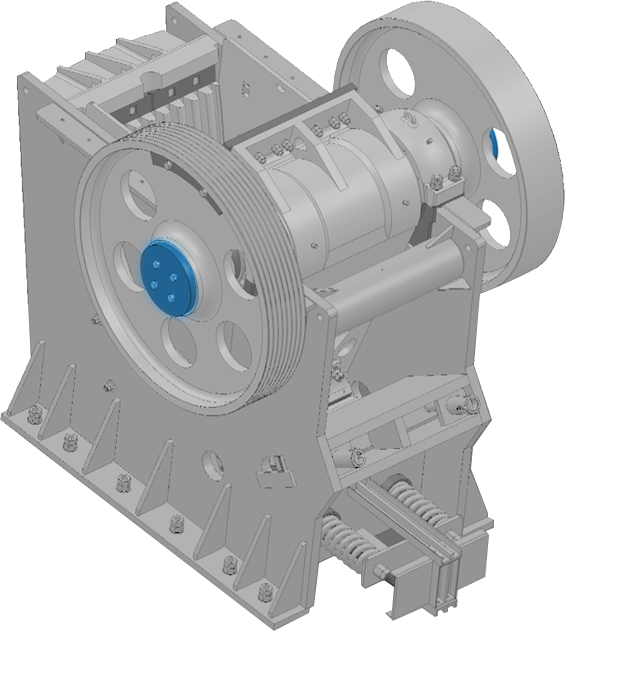

Arbre principal

L’arbre principal est composé d’un alliage de nickel et de chrome permettant à l’acier d’absorber l’énergie de frottement.

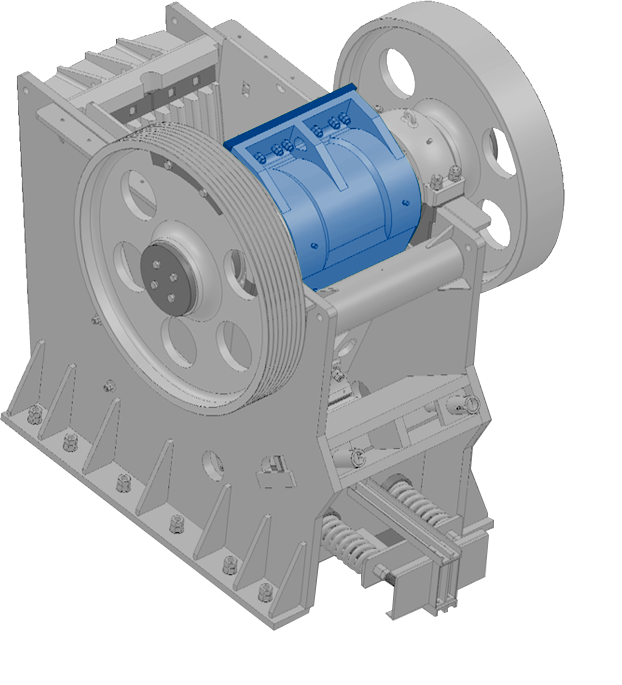

Palier principal

Les roulements à rouleaux sphériques sont lubrifiés par système de graissage afin de supporter une lourde charge et d’augmenter la durée de vie.

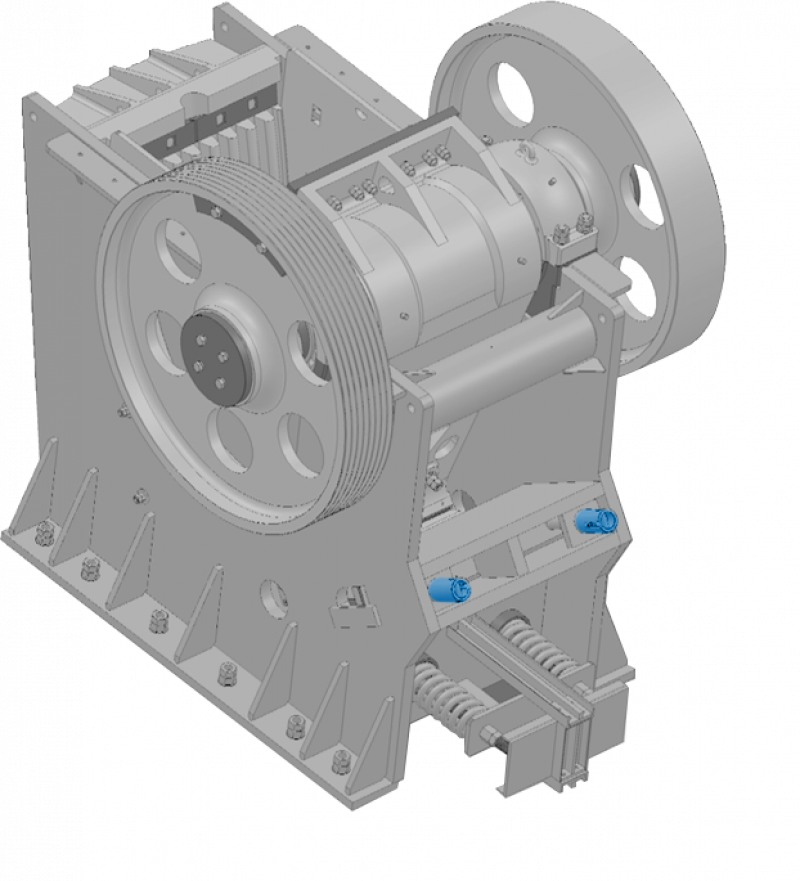

Reglage

Un système semi-hydraulique complet permet un réglage rapide en toute simplicité.

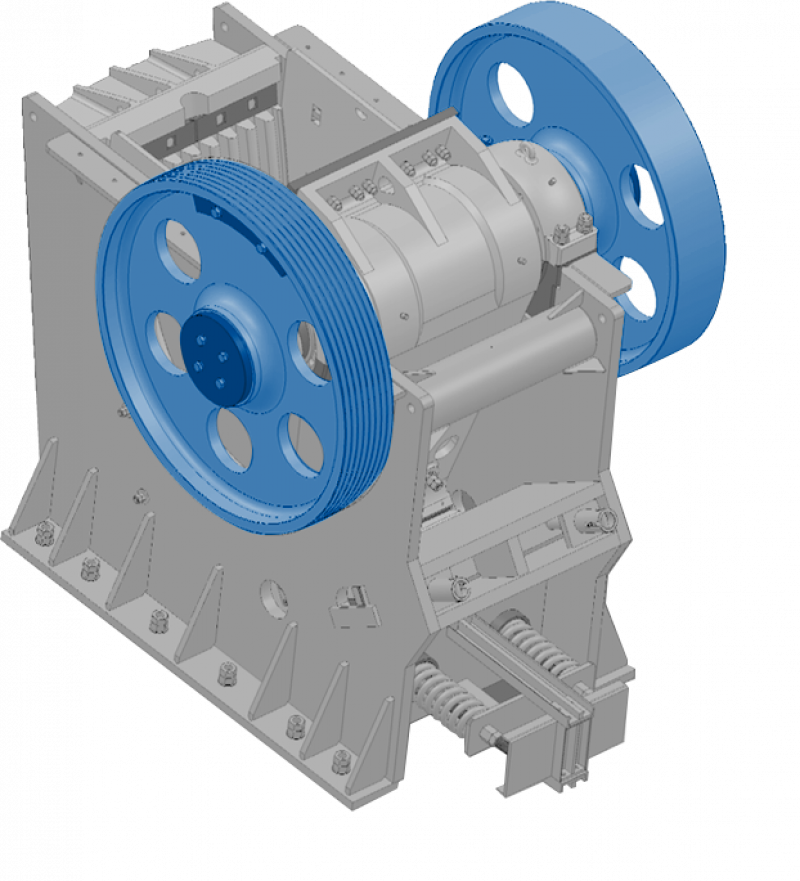

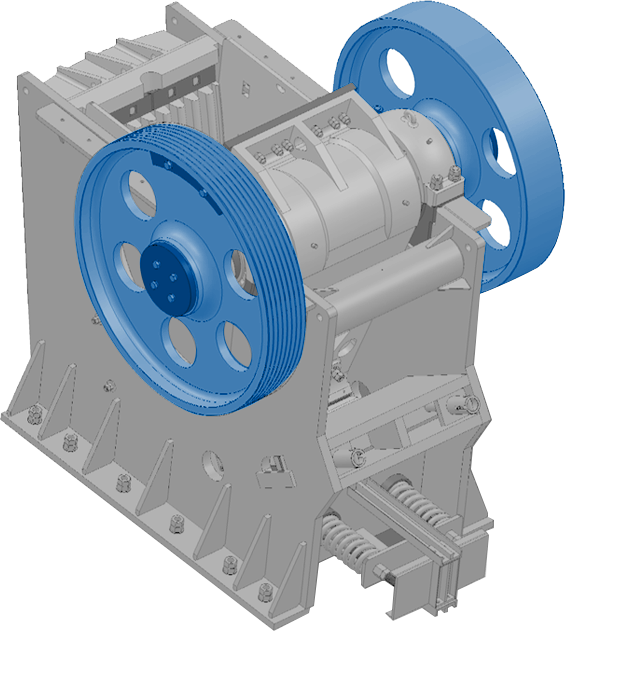

Volant

Les deux volants sont fabriqués dans un moulage de fonte et leurs contrepoids limitent les vibrations. Un arbre conique permet un démontage facile des volants.

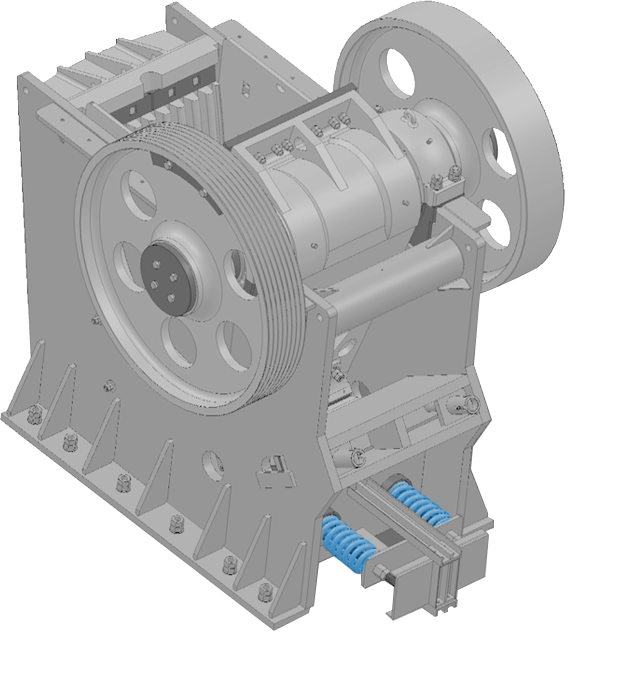

Support d’articulation et tige de rappel

Contact sphérique au niveau des supports d’articulation.
Tiges de rappel maintiennent en appui le bas de la bielle.

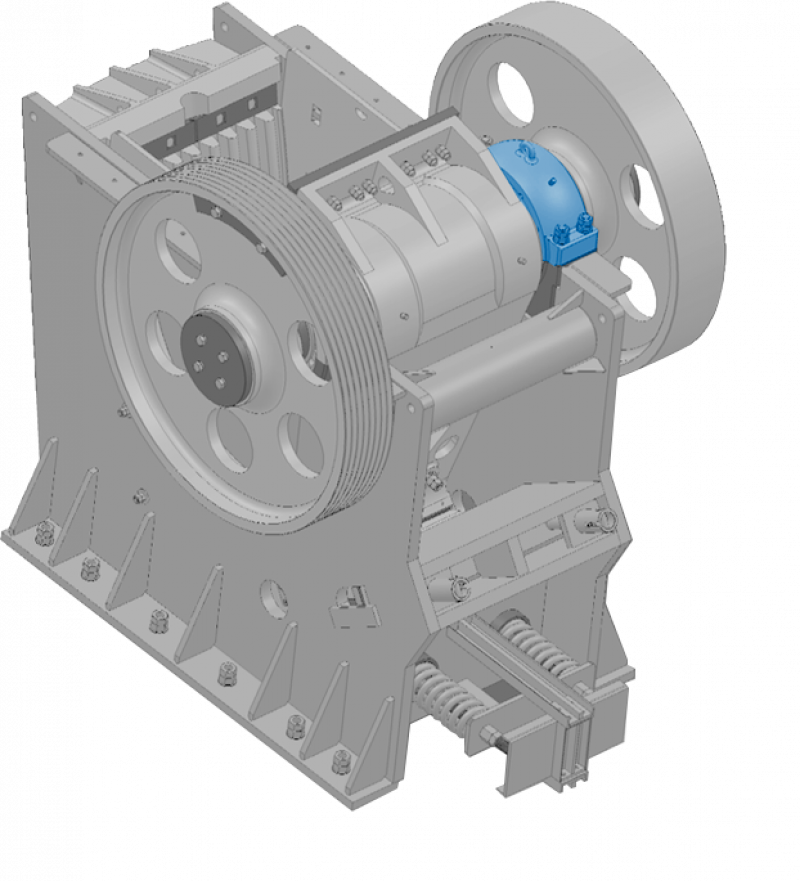

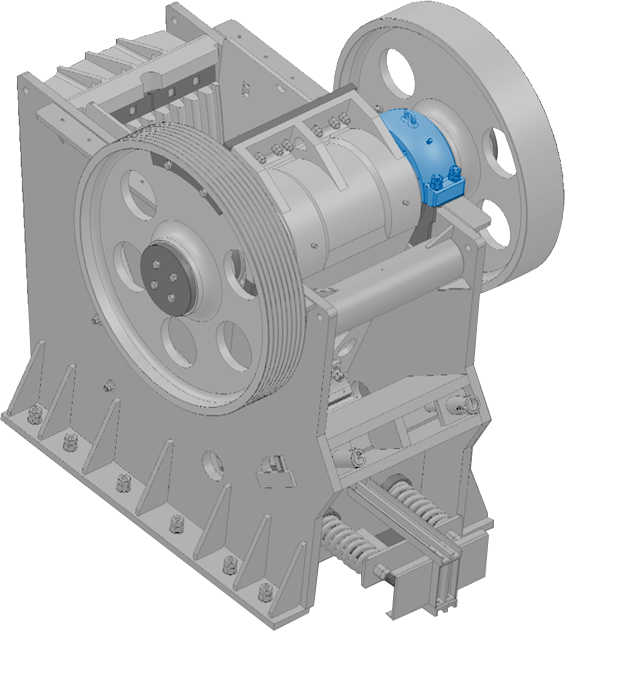

Palier à graisse Concasseur à mâchoires ROC

Tous les concasseurs à mâchoires de type ROC sont fabriqués avec des paliers et roulements de haute qualité.

Le graissage centralisé facilite la maintenance.

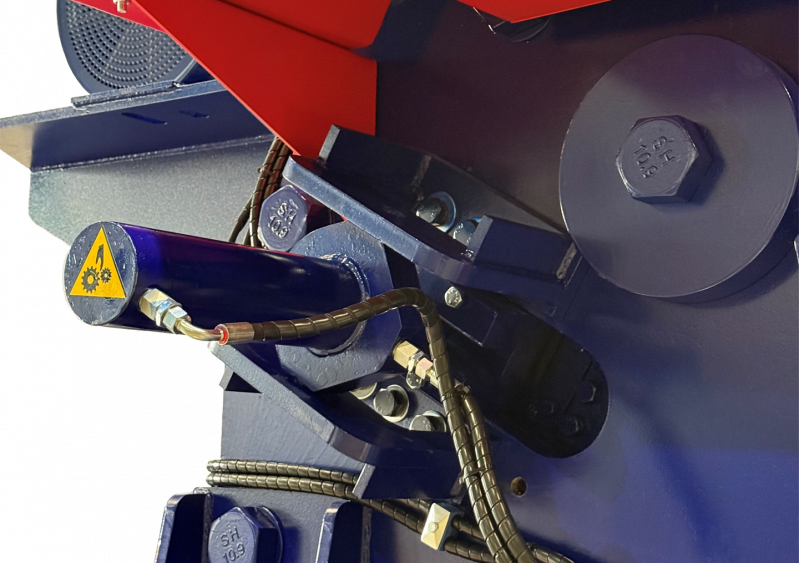

Réglage hydraulique Concasseur à mâchoires ROC

Les concasseurs à mâchoires de type ROC sont équipés d’un vérin hydraulique avec un système de cale de réglage.

Les changements de l’ouverture de décharge des mâchoires sont faciles et rapides. Le temps d’arrêt est donc minimisé, afin de satisfaire au mieux les besoins de la production (sur demande).

Dispositif de sécurité

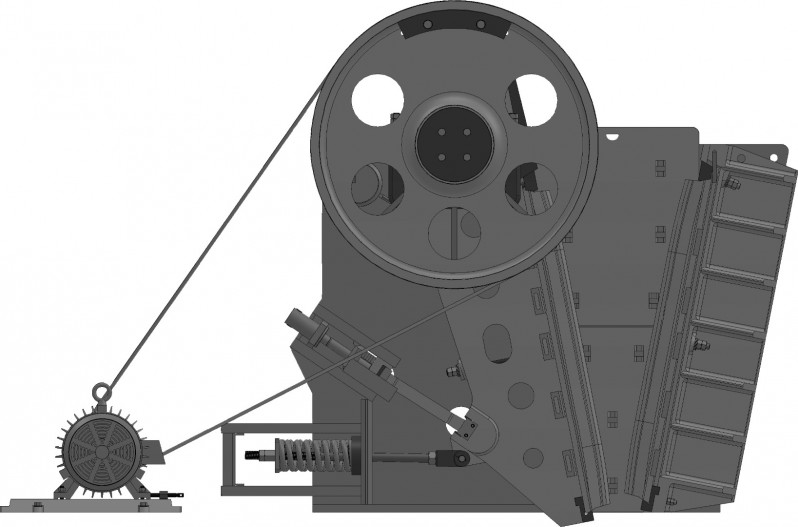

Les concasseurs à mâchoires de type ROC exécutent leurs opérations de concassage grâce à une force de compression exercée par un mouvement d’avance et de retrait de la bielle. Celle-ci est suspendue par le haut à un arbre excentrique, et supportée en bas par le support d’articulation. Ces supports et cette cale de sécurité assurent une protection complète contre tout élément imbroyable et garantissent le maintien de l’angle de tassement.

Spécifications techniques

Modèles	Ouverture (Inch)	Capacité (Stph)	Puissance (Hp)	Côté fermé (Inch)	Poids (Lbs)
ROC 25.15	10 x 6	1 - 5	15	0.40 - 1.60	2205
ROC 07.15	30 x 6	5 - 16	20	0.40 - 1.60	7055
ROC 07.25	30 x 10	10 - 26	30	0.80 - 2	10365
ROC 10.25	40 x 10	16 - 41	50	0.80 - 2	13890
ROC 12.25	47 x 10	18 - 46	50	0.80 - 2	15875
ROC 13.30	51 x 12	22 - 78	100	0.80 - 2.80	25355
ROC 04.25	16 x 10	5 - 18	25	0.80 - 2.80	6615
ROC 06.04	24 x 16	26 - 75	40	2 - 5	15435
ROC 07.05	30 x 20	40 - 130	75	2 - 5.90	24250
ROC 09.06	36 x 24	105 - 182	100	3 - 5.90	33100
ROC 10.07	42 x 30	150 - 250	150	3.50 - 6.70	56220
ROC 11.08	46 x 34	190 - 350	150	4 - 7.90	57320
ROC 12.10	48 x 40	265 - 480	220	5 - 9.90	110235
ROC 13.11	51 x 45	390 - 750	340	5.90 - 11.80	130100
ROC 15.13	60 x 51	560 - 850	475	5.90 - 11.80	165350

Modèles	Ouverture (mm)	Capacité (T/h)	Puissance (Kw)	Côté fermé (mm)	Poids (Kg)
ROC 25.15	250 x 150	1 - 5	11	10 - 20	1000
ROC 07.15	750 x 150	5 - 16	15	10 - 40	3200
ROC 07.25	750 x 250	10 - 26	22	20 - 50	4700
ROC 10.25	1000 x 250	16 - 41	37	20 - 50	6300
ROC 12.25	1200 x 250	18 - 46	37	20 - 50	7200
ROC 13.30	1300 x 300	22 - 78	75	20 - 70	11500
ROC 04.25	400 x 250	5 - 18	18.5	20 - 70	3000
ROC 06.04	600 x 400	26 - 75	30	50 - 125	7000
ROC 07.05	750 x 500	40 - 130	55	50 - 150	11000
ROC 09.06	900 x 600	105 - 182	75	80 - 150	15000
ROC 10.07	1060 x 750	150 - 250	110	90 - 170	25500
ROC 11.08	1100 x 800	190 - 350	110	100 - 200	26000
ROC 12.10	1200 x 1000	265 - 480	160	125 - 250	50000
ROC 13.11	1300 x 1150	390 - 750	250	150 - 300	59000
ROC 15.13	1500 x 1300	560 - 850	350	150 - 300	75000
